製品紹介

🏠ホーム  >  製品紹介



品紹介

シャフトの切削・研削(研磨)加工を専門に行ってきた当社だからこそできるスピードと品質で月産1000万本が実現可能となっております。
特にシャフト加工で重要とされる「振れ」「同軸度」「研磨肌」などはお客様のご要望に応じて高精度対応可能です。

✽振れ(φ5、250mmスパン)→0.01mm以下まで
✽難削材による加工
✽パイプ材による加工

など、量産対応可能です。

また、自動車・電子機器などに使用される小物部品においてもミクロン精工の「削る」「磨く」のコアテクノロジーは生かされておりますのでお気軽にご相談ください。



尺シャフトの製造実績

材料:SUM24 外径:φ9mm 全長L277mm

材料:SUM24 外径:φ9mm 全長L277mm

材料:SUM24 外径:φ6mm 全長L245mm

材料:SUM24 外径:φ6mm 全長L245mm

材料:SUM24 外径:φ12mm 全長L420mm

材料:SUM24 外径:φ12mm 全長L420mm

材料:SUS304 外径:φ1.6mm 全長L200mm

材料:SUS304 外径:φ1.6mm 全長L200mm

材料:SUS304 外径:φ2.8mm 全長L450mm

材料:SUS304 外径:φ2.8mm 全長L450mm

材料:SGD3 外径:φ14mm 全長L720mm全長L720㎜の長尺シャフトで振れ精度0.05㎜以下です。

材料:SGD3 外径:φ14mm 全長L720mm全長L720㎜の長尺シャフトで振れ精度0.05㎜以下です。

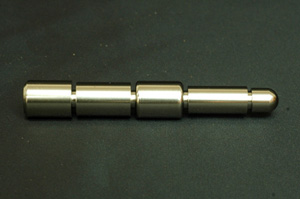

付きシャフトの製造実績

材料:SUS303 外径:φ12mm 全長L102mm

材料:SUS303 外径:φ12mm 全長L102mm

材料:SUS420F 外径:φ3.5mm 全長L33mm

材料:SUS420F 外径:φ3.5mm 全長L33mm

材料:SUS420F 外径:φ10mm 全長L42mm

材料:SUS420F 外径:φ10mm 全長L42mm

材料:SUS303 外径:φ12mm 全長L80mm

材料:SUS303 外径:φ12mm 全長L80mm

材料:SUS630 外径:φ13mm 全長L210mm 段付シャフトを1回の研削で仕上げています。

材料:SUS630 外径:φ13mm 全長L210mm
段付シャフトを1回の研削で仕上げています。

材料:SUS303 外径:φ10mm 全長L83mm 5段の段付シャフトで、全ての径を1回の停止研削加工で仕上げています。

材料:SUS303 外径:φ10mm 全長L83mm
5段の段付シャフトで、全ての径を1回の停止研削加工で仕上げています。

材料:SUS420F 外径:φ3mm 全長L83mm φ2の軸をデータムに、φ3部で同軸度0.01㎜以下です。

材料:SUS420F 外径:φ3mm 全長L83mm
φ2の軸をデータムに、φ3部で同軸度0.01㎜以下です。

材料:SUS303 外径:φ2.5mm 全長L50mm φ2.5の軸をデータムに、φ1.2部で同軸度0.005㎜以下です。

材料:SUS303 外径:φ2.5mm 全長L50mm
φ2.5の軸をデータムに、φ1.2部で同軸度0.005㎜以下です。




イプの製造実績

材料:白銅パイプ 外径:φ19mm 全長L330mm

材料:白銅パイプ 外径:φ19mm 全長L330mm

材料:アルミパイプ 外径:φ5mm 全長L200mm パイプを段付形状(テーパー)に仕上げています。

材料:アルミパイプ 外径:φ5mm 全長L200mm
パイプを段付形状(テーパー)に仕上げています。




の他 製造実績

材料:SUS420F 外径:φ7mm 全長L6.5mm

材料:SUS420F 外径:φ7mm 全長L6.5mm

材料:SUS630 外径:φ3mm 全長L5.4mm

材料:SUS630 外径:φ3mm 全長L5.4mm

材料:SUS303 外径:φ1mm 全長L4.0mm

材料:SUS303 外径:φ1mm 全長L4.0mm

材料:SUS420F 外径:φ6mm 全長L60mm

材料:SUS420F 外径:φ6mm 全長L60mm





お問合せはこちらから
カム式自動旋盤買取りいたします!

シャフトなどの高精度切削加工から当社の原点でもあるセンターレス研磨加工、協力業者との連携による高品質表面処理まで、一貫体制によりお客様のご要望にお応えします。
